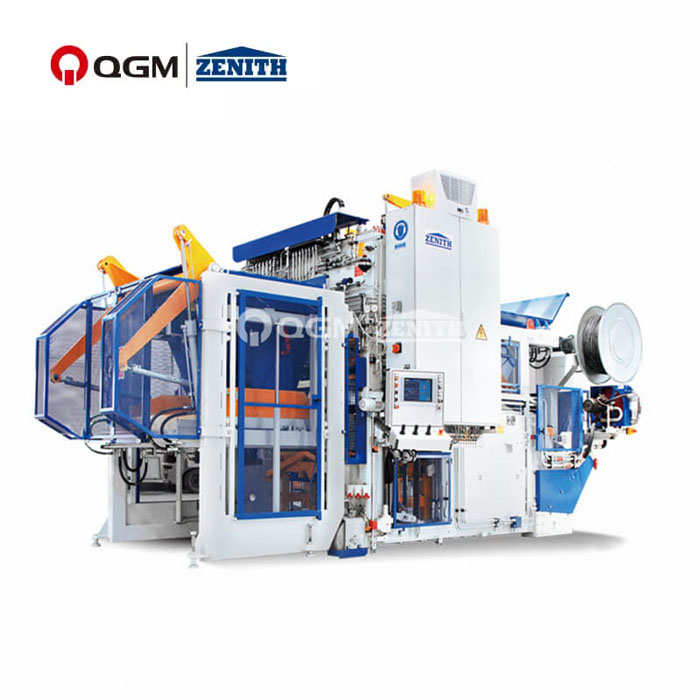

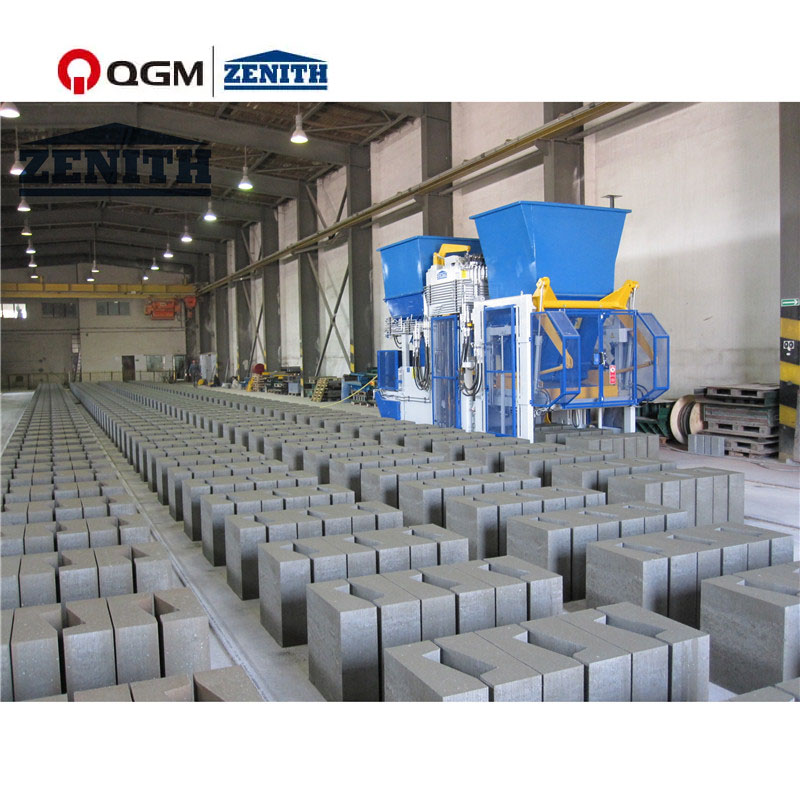

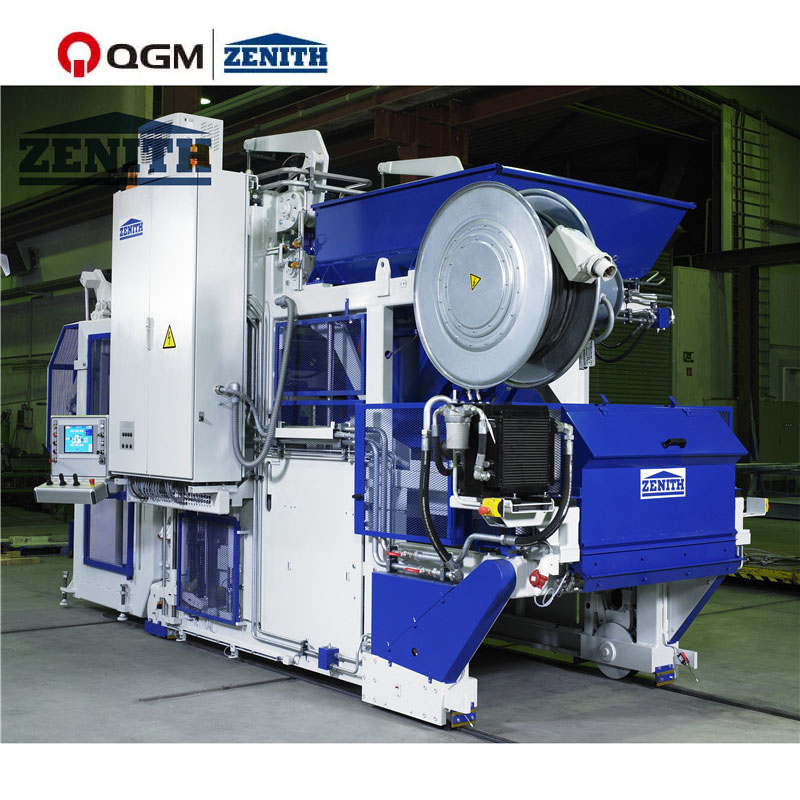

Mobilna maszyna do układania cegieł to maszyna do produkcji cegieł. Jest łatwy w obsłudze i odpowiedni dla małych cegielni. Porusza się wraz ze zmianą miejsca pracy. Sprzęt ten nie wymaga palety. Sprasowane cegły są umieszczane na placu budowy w miarę ruchu maszyny ceglanej, co pozwala zaoszczędzić wiele kosztów palet, ale powierzchnia placu budowy musi być wystarczająco duża. Mobilna maszyna do układania cegieł wykorzystuje zaawansowany inteligentny system sterowania PLC, który może realizować dialog człowiek-maszyna, w pełni automatyczną pracę, analizę losowych sygnałów, automatyczną diagnostykę usterek i różne ustawienia parametrów. Ta maszyna ma zalety prostej i zwartej konstrukcji, łatwej obsługi, łatwej konserwacji, niskiego zużycia energii i wysokiej wydajności.
Film o produkcie

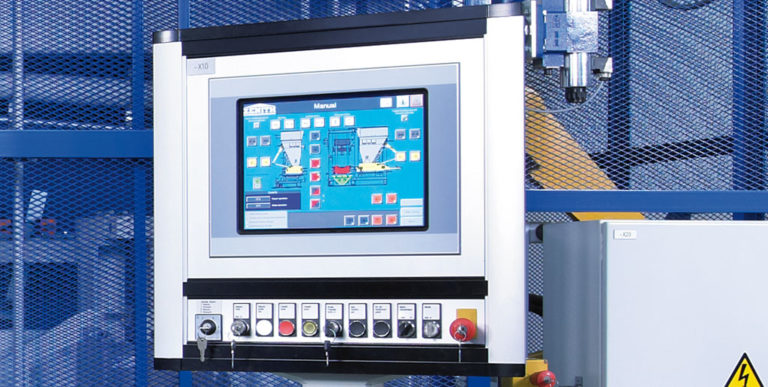

Theintuicyjny, obsługiwany za pomocą menu panel dotykowybardzo ułatwia obsługę maszyny. Parametry produkcyjne dla różnych typów form i programów produkcyjnych są wprowadzane i zapisywane za pomocą dobrze rozmieszczonych masek menu. Do wewnętrznego przetwarzania sygnału używany jest szybki Siemens SPS.

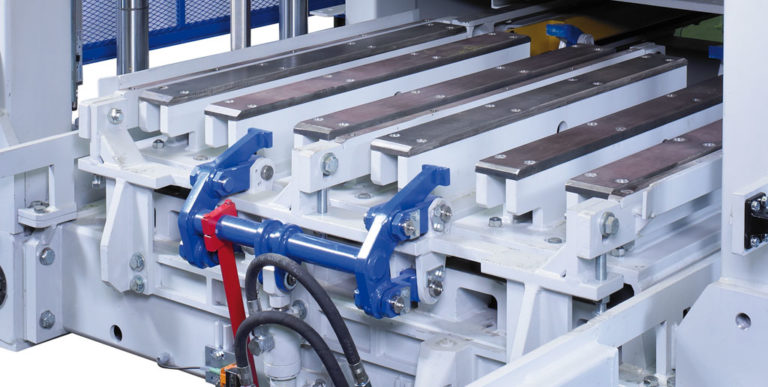

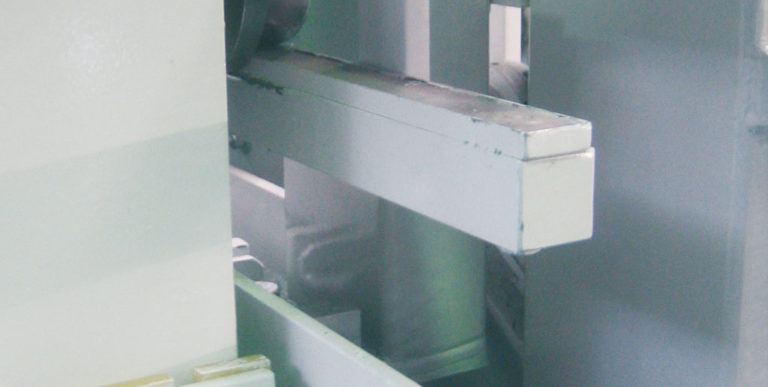

Kolumny o dużych wymiarach i łożyska prowadzące, wsparte synchronizacją ruchów za pośrednictwem łańcucha i wału dźwigni, gwarantująbezpieczne i precyzyjne prowadzenie formy i głowicy ubijaka. Opcjonalnie dostępny jest cyfrowy pomiar drogi za pomocą enkodera liniowego.

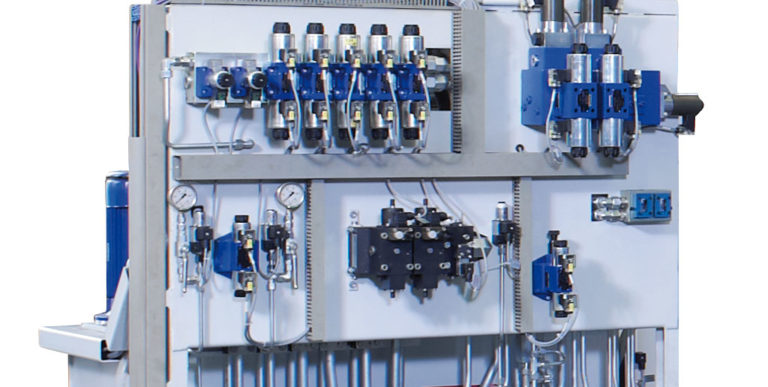

Główne ruchy maszyny (ruch stołu wibracyjnego, podnoszenie głowicy formy i ubijaka oraz przesuwanie szuflady podającej) napędzane są przezcylindry hydrauliczne, opracowane przez ZENITH i aktywowane za pomocą zaworów proporcjonalnych. Produkty można odkładać podczas rozformowywania z kontrolowaną prędkością opadania.

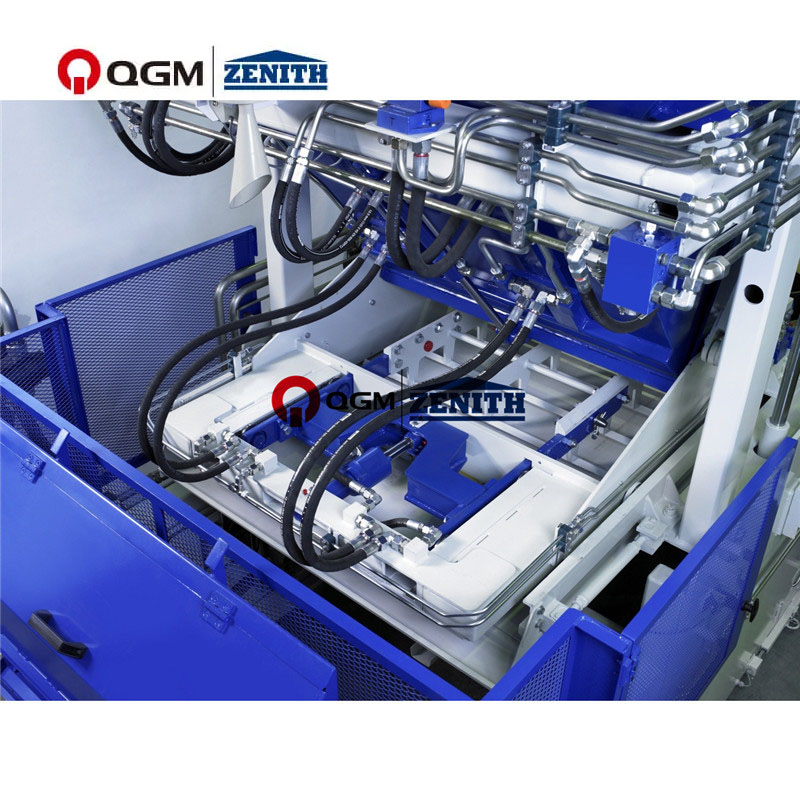

Głowicę ubijaka głównego można wyposażyć whydraulicznie sterowane urządzenie szybkiej wymianydo szybkiej zmiany formy. W przypadku krawężników produkowanych poprzecznie do kierunku napełniania maszynę można opcjonalnie wyposażyć w obrotową głowicę ubijaka, ułatwiającą czyszczenie mieczy głowicy ubijaka za pomocą szczotek szuflady podajnika.

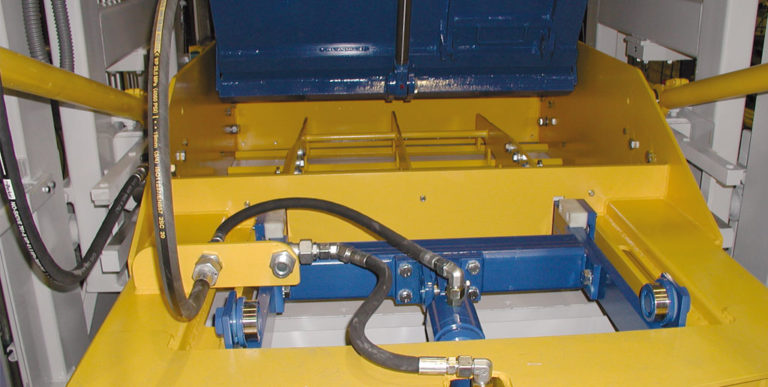

Aby zwiększyć wydajność maszyny, można ją wyposażyć wopcjonalny pakiet „Prędkość i komfort”.. Pakiet ten obejmuje sterowanie i hydraulikę o wyższej wydajności, cyfrowy system pomiaru drogi dla wszystkich głównych osi ruchu, urządzenie do szybkiej wymiany głowicy ubijaka oraz tylną szufladę podawania betonu z hydraulicznie sterowanym rusztem.
Podczas pracy bez modułu mieszania twarzy, maszyna może być wyposażona wurządzenie do wkładania rdzenia styropianowegodo produkcji bloków izolacyjnych lub z aobrotowa szczotkado zamiatania powierzchni blokowych.
Dane techniczne
| Cechy | |
| Zbiornik na materiał podstawowy | 1200 l |
| Podajnik materiału bazowego | 2000L |
| Zbiornik pigmentowy | 800L |
| Podajnik pigmentu | 2000L |
| Maksymalna wysokość podawania ładowarki | 2800 mm |
| Rozmiar formujący | |
| Maksymalna długość formowania | 1240 mm |
| Maksymalna szerokość formowania (produkcja na stole wibracyjnym) | 1000 mm |
| Maksymalna szerokość formowania (produkcja na ziemi) | 1240 mm |
| Wysokość produktu | |
| Produkcja wielowarstwowa | |
| Min. wysokość produktu (produkcja na palecie) | 50mm |
| Maksymalna wysokość produktu | 250 mm |
| Maksymalna wysokość układania (paleta + wysokość produktu jednowarstwowego) | 640 mm |
| Produkcja niskopoziomowa na palecie | |
| Maksymalna wysokość produktu | 600mm |
| Produkcja na niskim poziomie na podłodze | |
| Maksymalna wysokość produktu | 650 mm |
| Produkcja na podłodze | |
| Maksymalna wysokość produktu | 1000 mm |
| Min. wysokość produktu | 250 mm |
| Masa maszyny | |
| Bez urządzenia do pleśni i pigmentów | 11,7 T |
| Urządzenie pigmentowe | 1,7 T |
| Rozmiar maszyny | |
| Długość całkowita (bez urządzenia pigmentowego) | 4400 mm |
| Długość całkowita (z urządzeniem pigmentowym) | 6380 mm |
| Maksymalna wysokość całkowita | 3700 mm |
| Min. wysokość całkowita (wysokość transportowa) | 3240 mm |
| Całkowita szerokość (łącznie z panelem sterowania) | 2540 mm |

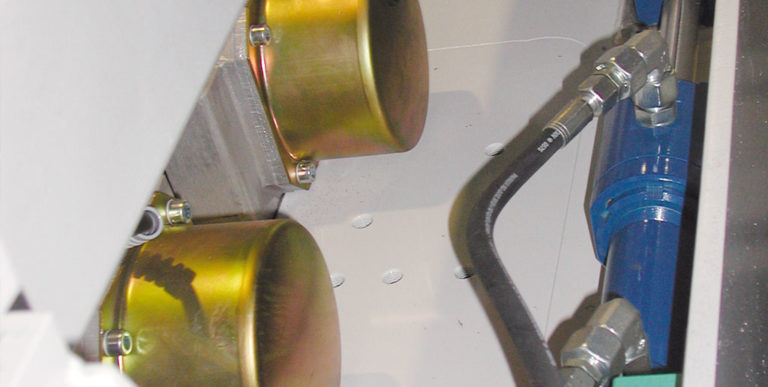

| Układ wibracyjny | |
| Maksymalna siła wzbudzająca stołu wibracyjnego | 80 tys |
| Min.wzbudzająca siła górnych wibracji | 40 tys |
| Zużycie energii | |
| W oparciu o maksymalną liczbę stołów wibracyjnych | 42KW |
Zdolność produkcyjna

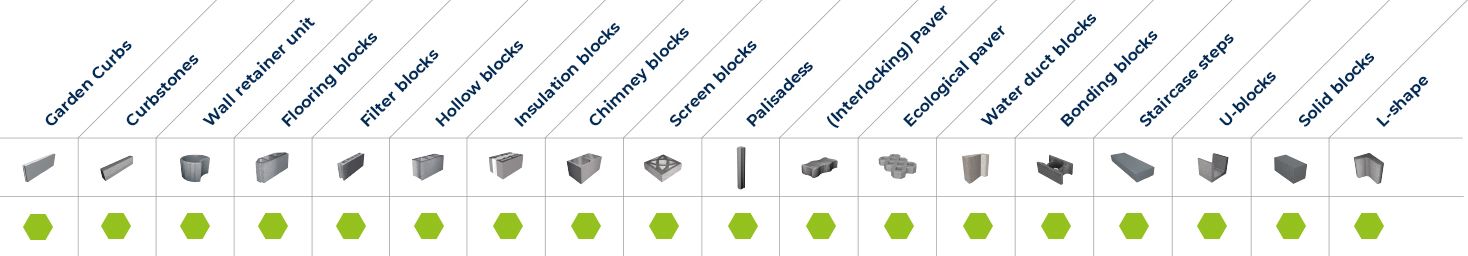

| Typ bloku | Wymiar (mm) | Kino | Ilość/cykl | Czas cyklu | Zdolność produkcyjna (Na 8 godz.) |
| Pusty blok | 400*200*200 |
|
12 | lata 40 | 8640 szt |
| Prostokątna kostka brukowa | 200*100*60 |
|
54 | 38s | 817 m2 |
| Prostokątna kostka brukowa (bez facemiksu) | 200*100*60 |
|
54 | 36 s | 864 m2 |
| Układarki UNI | 225*112,5*60-80 |
|
40 | 38s | 757 m2 |
| Curstone | 150*1000*300 |
|
4 | 46 s | 2504 szt |
