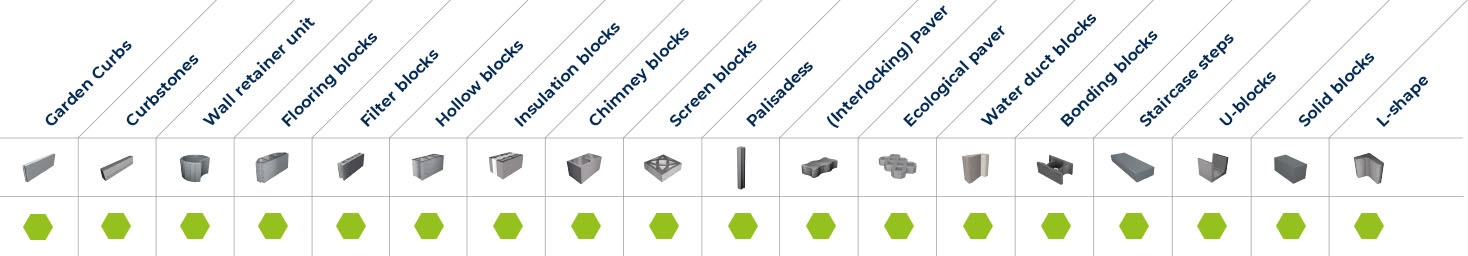

Maszyna wytwarzania bloków pojedynczych palet to maszyna do produkcji cegieł specjalnie używana do produkcji bloków. Maszyna produkująca pojedynczą palet przyjmuje popioły lotne, piasek rzeczny, żwir, kamienny proszek, żużel ceramsowy, żużla wytopujące i inne materiały, dodaje niewielką ilość cementu i wytwarza nowe bloki materiałów ściany. Ten rodzaj maszyny formującej się zwykle przyjmuje tryb formowania hydraulicznego, a także formowanie wibracji. Maszyna wytwarzania bloków pojedynczych palet ma charakterystykę cichego, statycznego trybu ciśnienia, bez szumu, wysokiej wydajności, wysokiej gęstości, bez potrzeby konserwacji palet, krótkiego cyklu konserwacyjnego, mniejszej siły roboczej, braku specjalnych wymagań dotyczących gruntu roboczego i szerokiej gamy produktów. Maszyna wytwarzania bloków pojedynczych palet jest odpowiednia do wytwarzania bloków o wysokiej wytrzymałości, takich jak standardowe cegły, które są zwykle silniejsze niż tradycyjne cegły glinowe poprzez naciskanie w górę i w dół i silnie wibrując podczas produkcji. Ponadto, zastępując różne formy, maszyna może również wytwarzać produkty blokowe o różnych kształtach i specyfikacjach, takie jak bloki ścian zewnętrznych, bloki ścian wewnętrznych, bloki ściany kwiatowe, bloki podłogowe, bloki nasypowe, bloki nawierzchni i krawężniki itp., Które są szeroko stosowane w polach budowlanych
Wideo produktu
Główne funkcje technologii

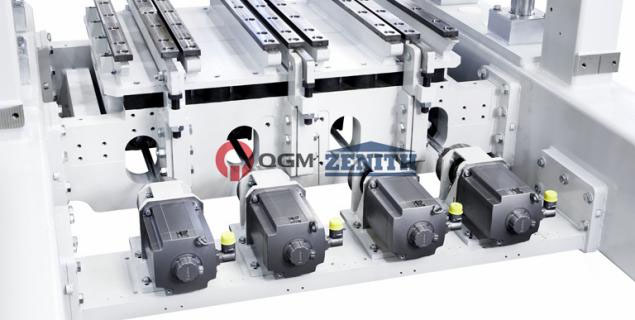

(1) Wysokiej jakości system zagęszczenia serwomechanizmu o nazwie ultra-dynamiczny oznacza bardzo wysokie zagęszczanie i ekstremalną dynamikę. Dlatego gwarantuje szybką i wydajną produkcję najwyższej jakości produktów. Szczególnie w przypadku produktów o dużej objętości, a także dla produktów premium, które są wytwarzane z wibracją przed i pośrednią, ten system wibracji zapewnia wiele zalet. System działa bez kąpieli olejowej wspierającej produkcję ekologiczną i niskiej konserwacji.

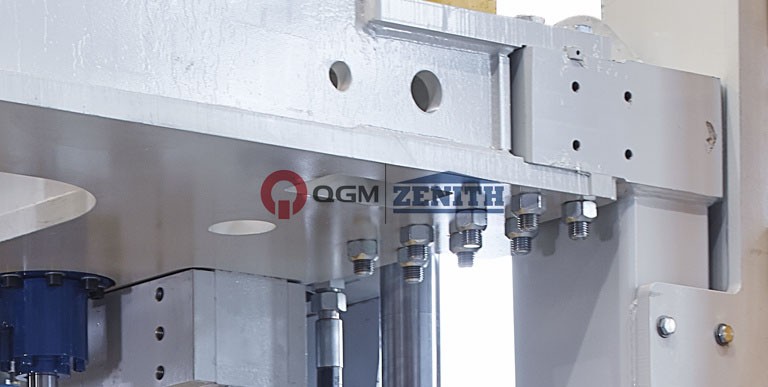

(2) Zastosowanie łączników śrub dla tabeli wibracyjnej, wiązki krzyża motorycznego i części bocznych ramy jest specjalną cechą tego urządzenia. Jest wyjątkowy na rynku, ponieważ może dostosować się do warunków produkcyjnych klienta. Prążona konstrukcja zapewnia również odporne połączenia i doskonałą stabilność.

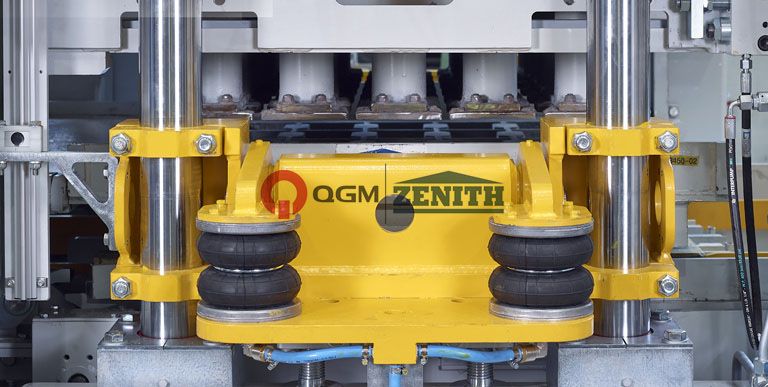

(3) Pneumatyczne urządzenie do zacisku formy zapewnia łatwą zmianę formy. Forma jest ustawiona bez dalszych mocowania - np. Śruby - na uchwycie formy. Jest to naprawione przez dźwignie zaciskowe obsługiwane przez pneumatycznie. Optymalne wyniki wibracji i dłuższy czas żywotności pleśni osiąga się dzięki indywidualnym regulacji wibracji przed i głównej. Urządzenie do zacisku formy można teraz dostosować do systemów mocowania pleśni innych producentów maszyn i pleśni.

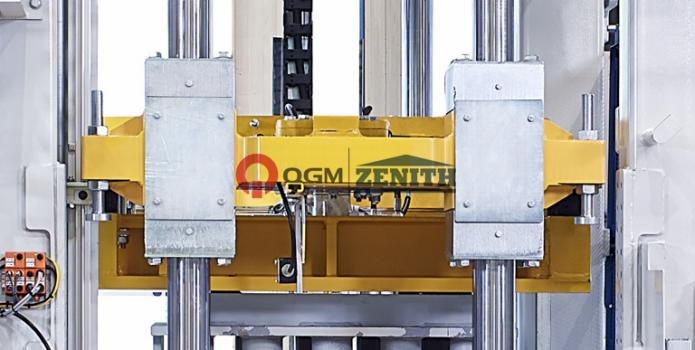

(4) Opracowano nowy trawers dla maszyny Zenith 1500-2, która pozwala indywidualnie usunąć kolumny z boku. Ta nowa funkcja oszczędza dużo czasu podczas pracy konserwacyjnej, a wymiana może być przeprowadzana znacznie bezpieczniej i przy mniejszym wysiłku. Cała geometria tego zespołu, w tym kolumny, jest identyczna z poprzednią maszyną Zenith 1500. Możliwe jest modernizację tego nowego trawersa na istniejących maszynach.

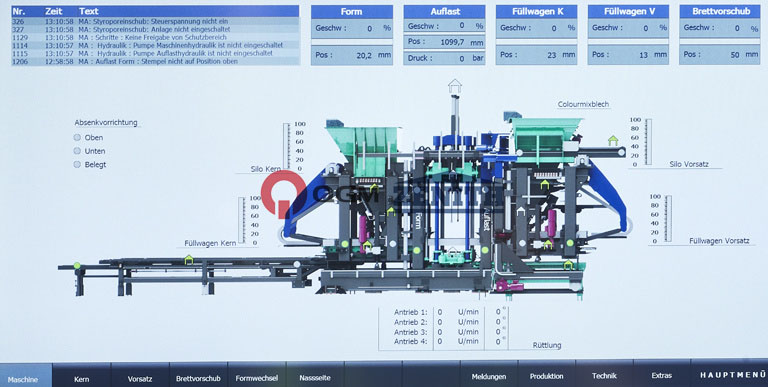

(5) Koncepcja wizualizacji samoobniewnej i intuicyjnej gwarantuje łatwe uczenie się działalności maszyny. Nowy projekt diagnostyczny wspiera operatorów w wyborze najlepszych korekt. Czasochłonne strzelanie problemów nie jest już konieczne, a przestoje produkcji są ograniczone do minimum. Korzystając z najnowszej technologii bazy danych, wszystkie informacje można rejestrować, ocenić i przechowywać. Te dane są dostępne w dowolnym miejscu dzięki kompletnej sieci zakładu.
Dane techniczne
| Podstawowa konfiguracja maszyny do produkcji pojedynczego bloku Zenith 1500 | |
| Max.Board Rozmiar | 1400 mm x 1200 mm x 14 mm |
| Obszar formowania | Zgodnie z rysunkiem układu formy |
| Wielkość produktu | 50 mm - 500 mm |
| Parametry techniczne automatycznego samochodu syna | |
| Max. Pojemność ładowania | 15 kg |
| Max. Pojemność obciążenia na stojak na wstawkę | Jako projekt |
| MAX.DORDACJA Pojemność co dwie warstwy stojaka na wstawce | Jako projekt |
| Wewnątrz szerokości wspornika wspornika | 1 060 mm |
| Warstwy stojaka wstawienia | Zaprojektowany jako schemat |
| Odległość stojaka wstawienia | Jako projekt |
| Mother Car Driving Power | Sew 11kW |
| Wysokość produktu | |
| Max. wysokość | 500 mm |
| Min. wysokość | 30 mm |
| Wysokość układania | |
| Max. Wysokość układania (w tym paleta) | 1800 mm |
| Max. Obszar produkcyjny (pod produkcją standardowej wielkości) | 1 350*1050 mm |
| Rozmiar palety (standard) | 1400*1100 mm |
| Grubość stalowej płyty | 14 mm |
| Materiał podstawowy objętość silosu | |
| Z wyłączeniem pigmentów silosu | 1500 l |
| Wysokość maszyny | |
| Z wyłączeniem urządzenia pigmentów | 35t |
| Przenośnik palety | 1.6t |
| Urządzenie hydrauliczne | 3.2t |
| Rozmiar maszyny | |
| Max. Całkowita długość | 8 250 mm |
| Max. Całkowita wysokość | 4650 mm |
| Max. Całkowita szerokość | 3150 mm |
| Parametry techniczne maszyny/ zużycie energii | |
| System wibracji | System drgań serwo |
| Tabela wibracji | Maksymalnie: 175 KN, 60 Hz |
| Top wibracja | Maksymalnie: 32 KN |
| Ciśnienie hydrauliczne | |
| Całkowity przepływ | 540L/ min |
| Ciśnienie robocze | 180 bar |
| Max. moc | 140 kW |
| System sterowania | Siemens S7-1500, konsola ekranowa dotykowa |
Zdolność produkcyjna
| Typ bloku | Wymiar (MM) | Kino | Ilość/cykl | Czas cyklu | Zdolność produkcyjna (Na 8 godzin) |
| Pusty blok | 400*200*200 |
|
15 | 15s | 28 800 szt |
| Prostokątny bruk | 200*100*60 |
|
60 | 14s | 2419 m2 |
| Prostokątny bruk (Bez facix) | 200*100*60 |
|
60 | 11s | 3110 m2 |
| Curstone | 150*1000*300 |
|
6 | 20s | 8640 szt |
