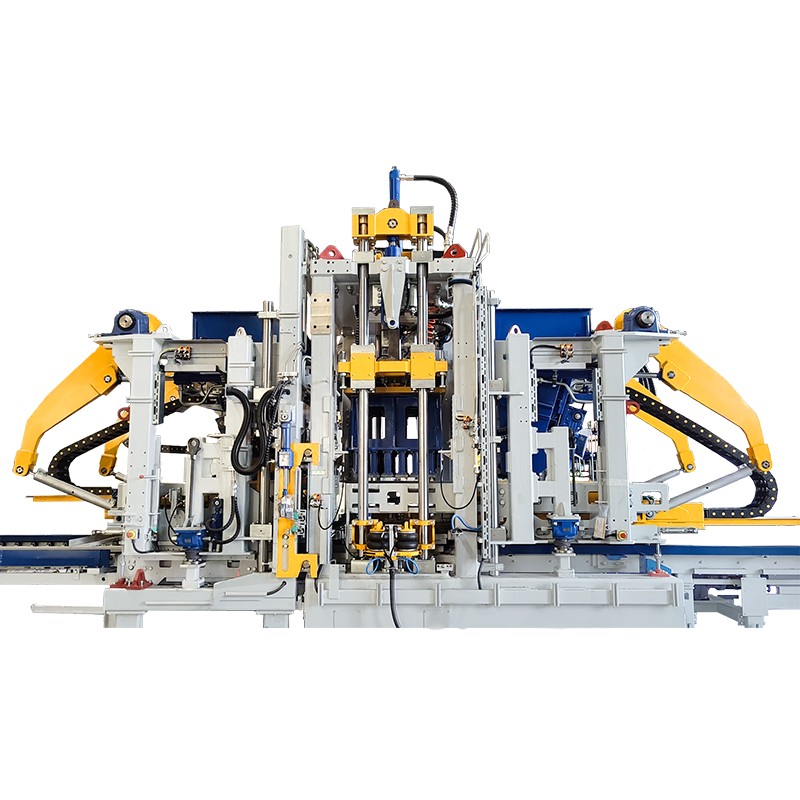

Niemiecka w pełni automatyczna maszyna do produkcji cegieł cementowych Zenith ZN900C: ekspert w inteligentnej i wydajnej produkcji wyrobów cementowych
Geny technologii marki
Seria Zenith ZN900C, dziedzicząc niemiecki proces precyzyjnej produkcji, łączy w sobie inteligentną technologię prasowania i formowania piątej generacji, łącząc 65 lat innowacji Zenith w dziedzinie sprzętu do materiałów budowlanych. Model ten uzyskał podwójny certyfikat niemieckiego TÜV i chińskiego systemu jakości CCS.
Podstawowe zalety produktu
1. Doskonała wydajność
- Ciśnienie nominalne 900 ton (możliwość rozbudowy do 1200 ton)
- Standardowa cegła (240×115×53mm) cykl produkcyjny 8-10 sekund
- Dzienna zdolność produkcyjna sięga 30 000-35 000 sztuk (standardowe warunki pracy)
- System wibracji wykorzystuje technologię przełączania o podwójnej częstotliwości (adaptacyjna 50 Hz/60 Hz)
2. Inteligentny system sterowania
Centrum sterowania PLC Siemens SIMATIC S7-1200
Kolorowy przemysłowy ekran dotykowy o przekątnej 10,4 cala (obsługuje przełączanie wielu języków)
System zdalnego monitorowania Internetu rzeczy (dostęp w trzech trybach 4G/5G/WIFI)
System raportowania inteligentnej analizy danych produkcyjnych
3. Konfiguracja kluczowych komponentów
- Jednostka hydrauliczna: dostosowany do potrzeb system serwo Bosch Rexroth
- Komponenty elektryczne: konfiguracja klasy przemysłowej Siemens/Schneider
- System form: niemiecka specjalna stal formierska 1.2842 (twardość HRC58-62)
- Konstrukcja ramy: żeliwo sferoidalne QT600-3 z całkowitym wyżarzaniem
4. Ochrona środowiska i projektowanie energooszczędne
Kontrola hałasu ≤68dB (A)
Jednostkowe zużycie energii ≤8,5kWh/m3
Wskaźnik recyklingu odpadów ≥95%
Całkowicie zamknięta konstrukcja redukująca kurz
Rozwiązania aplikacyjne
Kierunek inżynieria miejska
- Cegła chodnikowa (wytrzymałość na ściskanie ≥40MPa)
- Krawężniki (maksymalna długość 1500mm)
- Elementy rowu melioracyjnego (przepuszczalność wody ≥1,5cm/s)
Budowa pola murowanego
- Standardowe cegły cementowe (zgodnie z GB/T 21144)
- Puste bloki (stopień pustki 30-55%)
- Płytki dekoracyjne (dokładność powierzchni ±0,3mm)
Pole magazynów przemysłowych
- Wytrzymałe płytki podłogowe ładunkowe (obciążenie dynamiczne ≥10 ton)
- Antypoślizgowe płytki podłogowe przemysłowe (współczynnik tarcia ≥0,6)
- Płytki podłogowe odporne na korozję (odporne na kwasy i zasady PH2-12)
Pole krajobrazowe
- Płytki chodnikowe imitujące kamień (twardość Mohsa ≥6)
- Cegły z trawy (współczynnik otwarcia ≥20%)
- Elementy ogrodzeń artystycznych
Usługi specjalne w zakresie sprzętu
24-miesięczna gwarancja
Bezpłatny montaż i uruchomienie na miejscu
Szkolenia systemowe dla operatorów
Wsparcie techniczne przez całe życie
Globalna 48-godzinna reakcja w sytuacjach awaryjnych
[Usługa niestandardowa] Obsługuje rozwój specjalnych form i transformację automatyzacji całej linii oraz może zapewnić rozwiązania optymalizacji procesów w oparciu o charakterystykę surowców klienta.
Parametry techniczne
| Maksymalny obszar formowania | 1300×650mm |
| Wysokość bloku | 40-300 mm |
| Czas cyklu | 14 ~ 24 s (w zależności od typu bloku) |
| Siła wibracji serwa | 100KN |
| Rozmiar palety | 1350×700×(14-35)mm |
| Dolne wibracje | 2x7,5KW (częstotliwość) /4x12KW (serwo) |
| Najlepsze wibracje | 2×0,55KW |
| System sterowania | SIEMENS |
| Całkowita moc | 52,6 kW |
| Całkowita waga | 17T (w tym urządzenie do miksowania twarzy i forma) |
| Wymiary maszyny | 6300×2800×3500mm |
Przewaga technologiczna

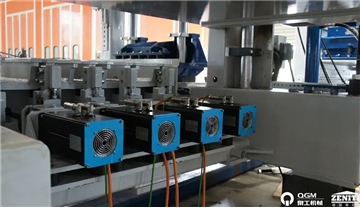

Maszyna wibracyjna jest wyposażona w nowo opracowany system wibracji serwo, który może zapewnić zsynchronizowanie silników wibracyjnych, co może zagwarantować pionową moc wyjściową siły zagęszczania. Unikaj także uszkodzeń naprężeń ścinających poziomej siły zagęszczającej działającej na maszynę i przedłużaj żywotność maszyny. Prędkość silnika może osiągnąć ponad 4000 obr./min, co może zapewnić większą siłę zagęszczania, a jakość bloku zostanie znacznie poprawiona.

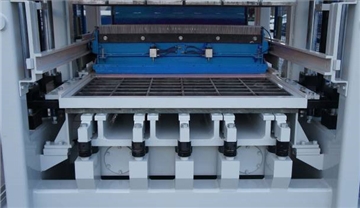

Stół wibracyjny wykorzystuje wysokowytrzymałą szwedzką stal HARDOX, składającą się ze stołu dynamicznego i stołu statycznego, który może znacznie poprawić wydajność wibracji. Chociaż na górze znajdują się kolejne dwa wibratory, aby zwiększyć zagęszczenie i zagwarantować wysoką jakość bloków betonowych.

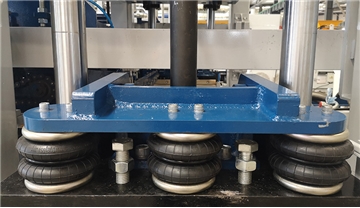

Na głowicy ubijaka i po obu stronach maszyny znajdują się poduszki powietrzne. Po wepchnięciu formy na miejsce poduszka powietrzna głowicy ubijaka jest automatycznie napełniana i dokręcana. Na koniec poduszka powietrzna ramy formy jest napompowana w celu automatycznego zaciśnięcia ramy formy. W ten sposób może pomóc zaoszczędzić dużo czasu na wymianę różnych form, zmniejszyć hałas wibracyjny, a także zwiększyć wydajność produkcji.

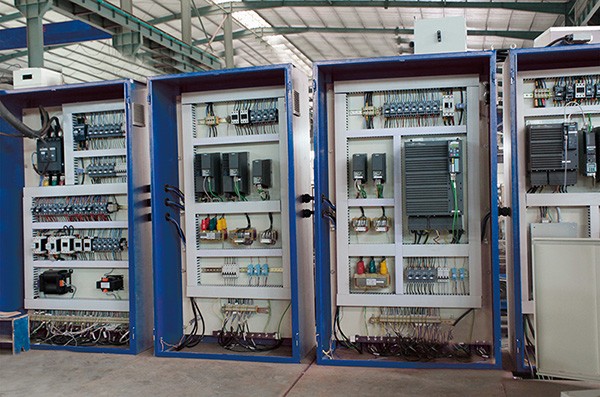

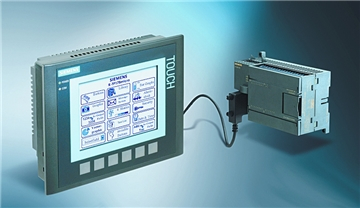

System sterowania QGM wykorzystuje sterownik PLC SIEMENS, ekran dotykowy, styczniki i przyciski itp., które doskonale łączą technologię automatyczną i zaawansowany system z Niemiec. Sterownik PLC SIEMENS posiada funkcję automatycznego rozwiązywania problemów ułatwiającą konserwację, a także automatyczne blokowanie w celu uniknięcia wypadków mechanicznych spowodowanych błędami operacyjnymi. Podczas gdy ekran dotykowy SIEMENS może wyświetlać status produkcji w czasie rzeczywistym i zapewniać łatwą obsługę dzięki wizualizacji. W przypadku, gdy w przyszłości jakakolwiek część ulegnie uszkodzeniu, część zamienną można pozyskać lokalnie, co pozwala zaoszczędzić dużo czasu i kosztów.
Pompa i zawór hydrauliczny pochodzą od międzynarodowej marki, która wykorzystuje wysokodynamiczny zawór proporcjonalny i pompę o stałej wydajności w celu regulacji prędkości i ciśnienia, charakteryzując się wysoką stabilnością, wysoką wydajnością i oszczędnością energii.
Inteligentny system chmury sprzętowej QGM umożliwia monitorowanie online, zdalną aktualizację, zdalne przewidywanie usterek i samodiagnostykę usterek, ocenę stanu zdrowia sprzętu; Generuje raporty dotyczące działania sprzętu i stanu aplikacji oraz inne funkcje; Z zaletami zdalnego sterowania i obsługi, szybkiego rozwiązywania problemów i konserwacji dla klientów. Wszystko jest ze sobą powiązane, a produkcję i działanie sprzętu można zobaczyć za pośrednictwem sieci w każdym zakątku świata.
Sprzęt uzupełniający

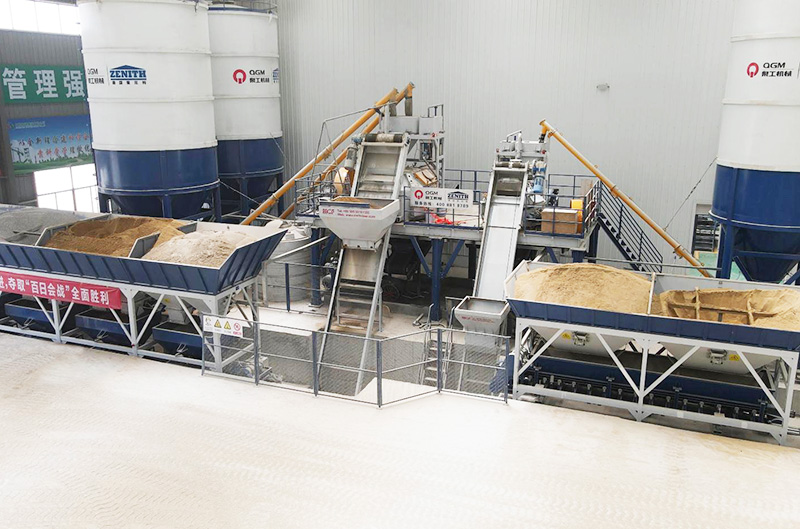

Zakład dozowania i mieszania betonu

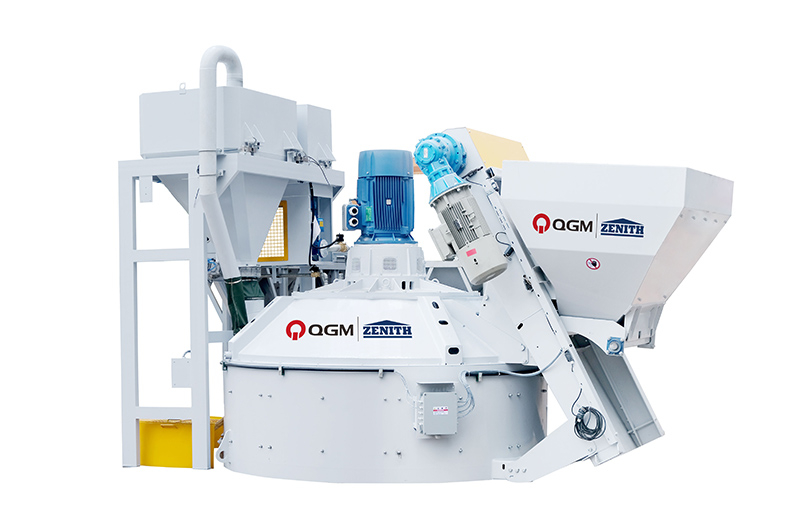

Betoniarka-Planetarna

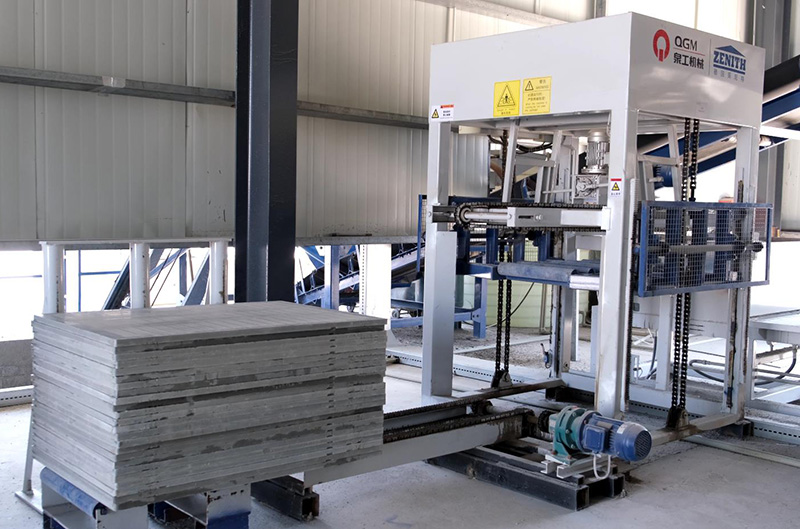

Automatyczny podajnik palet

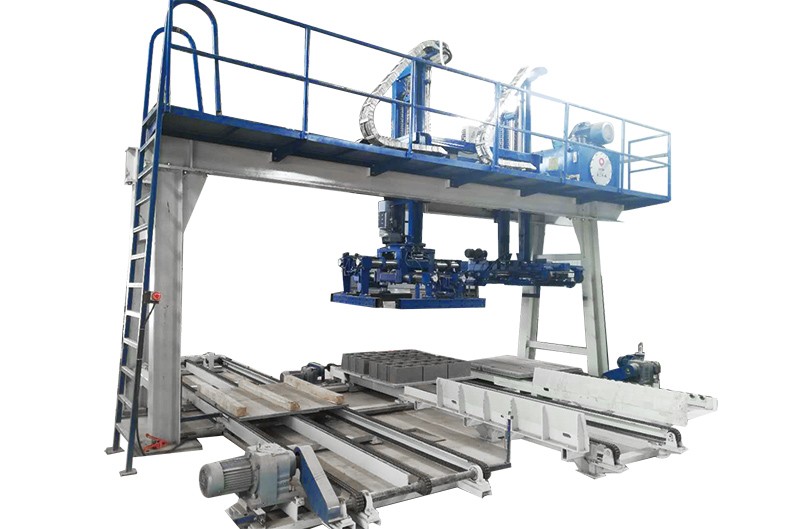

System kostki blokowej off-line
System sterowania SIEMENS
Komora utwardzania

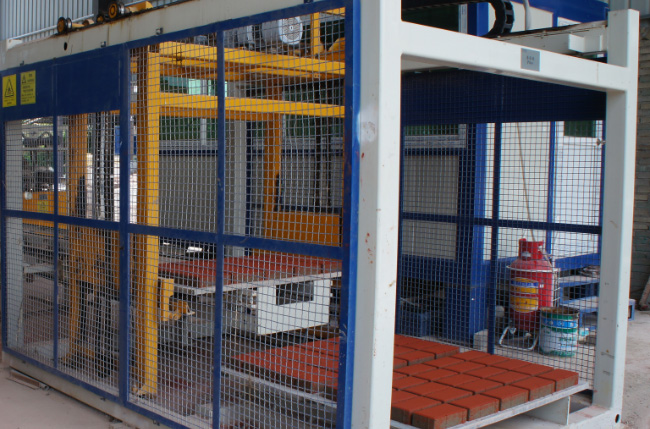

Układarka/prosta kostka

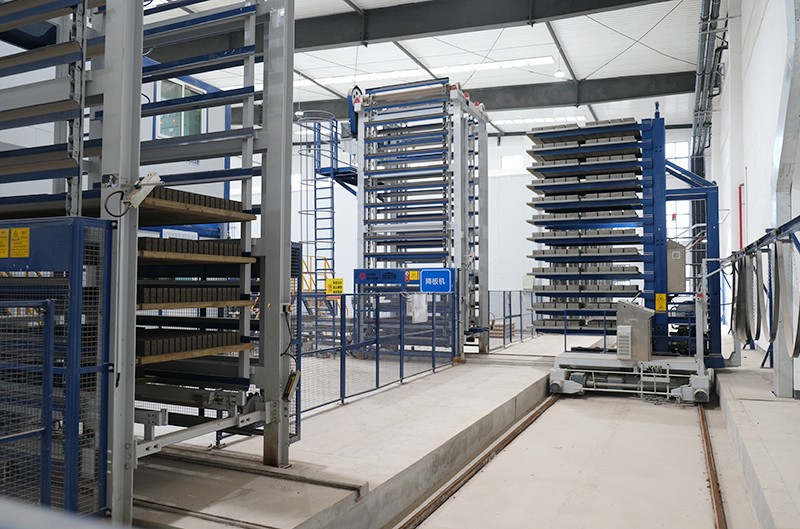

Winda/obniżka i samochód palcowy
