| Cechy | |
|---|---|
| Maks. wysokość bloku | 500 mm |
| Min. wysokość bloku | 40 mm |
| Opcjonalna wysokość bloku (min.) | 30 mm |
| Rozmiar palety | |
| Standard | 1.400 x 1.100 x 50 mm |
| Możliwe są różne rozmiary palet | |
| Tylny zbiornik betonowy | |
| Objętość (geometryczna) max. | 2.400 l |
| Zbiornik na mieszankę czołową | |
| Objętość (geometryczna) max. | 2.400 l |
| Różne wykonania zbiorników z płytą zasysającą lub klapą dozującą do produkcji wielokolorowej są dostępne. |
|
| Wysokość karmienia można regulować indywidualnie. | |
| Masa maszyny | |
| Z modułem mieszania czołowego i formą | AC. 35 000 kg |

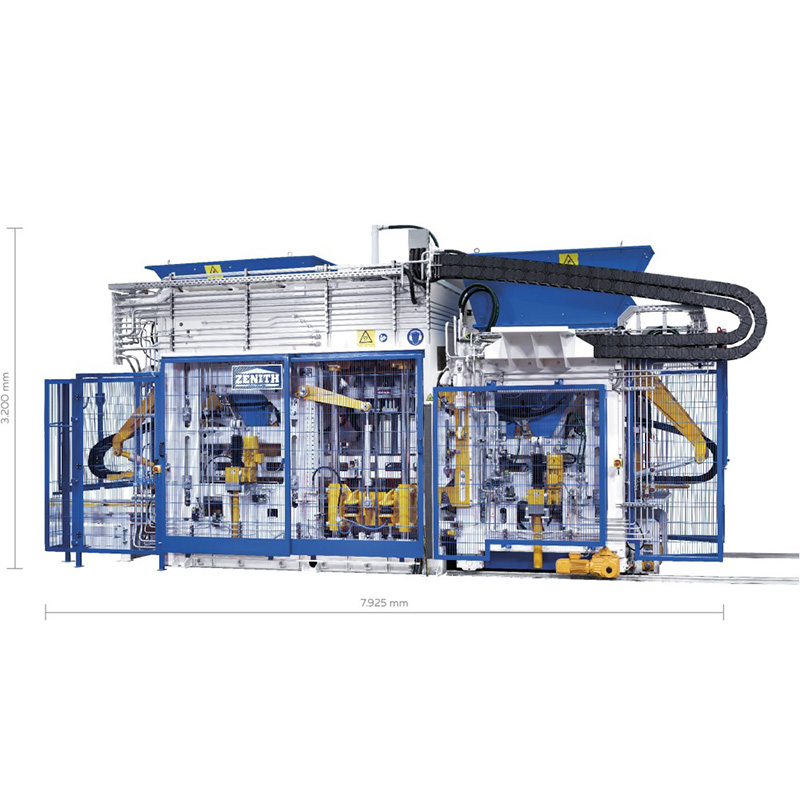

| Wymiary maszyny | |
| Maks. długość całkowita z modułem mieszania czołowego | 7,925 mm |
| Maks. wysokość całkowita (transport) | 3.200 mm |
| Maksymalna szerokość całkowita | 3.100 mm |
| Układ wibracyjny | |
|---|---|
| Stół wibracyjny jednoczęściowy, Ultradynamiczne serwo wibracyjne z kontrola częstotliwości i amplitudy (maks. siła odśrodkowa) |
175 kN |
| 2 wibratory z głowicą ubijakową (maks. siła odśrodkowa) | 35 kN |
| Hydraulika | |
| Pojemność (całkowita) | 560 l/min |
| Ciśnienie robocze
pompa 1 maszyna pompa 2 głowica sabotażowa tryb ustawień pompy 3 |
180 barów 200 barów 200 barów |
| Elektryka | |
| Moc przyłączeniowa (standardowa) z modułem mieszania twarzy Zainstalowana moc |
ok. 310 kW |
| Moc połączenia | ok. 160 kW |
| Zabezpieczenie bezpiecznikowe | 315A |
| Linia zaopatrzenia | 4x 185mm² alternatywa 2x 4x 70mm² |
| System Siemens S7-1500, Portal TIA |
|

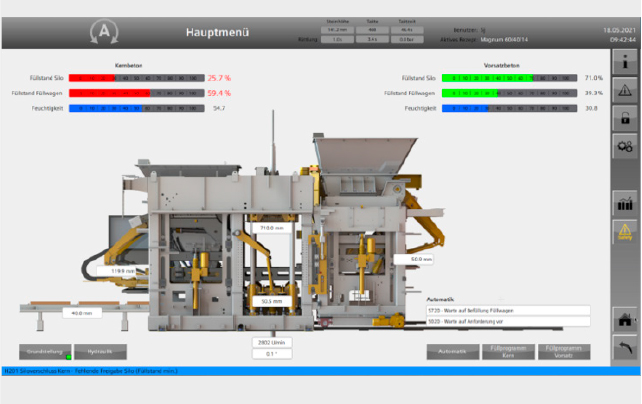

| Obsługa za pomocą panelu dotykowego |
|
Dane techniczne mogą ulec zmianie – bez wcześniejszego powiadomienia. Pokazane zdjęcia sprzętu mają charakter wyłącznie przykładowy. Zdjęcia mogą zawierać opcje zgodnie z życzeniem klienta.

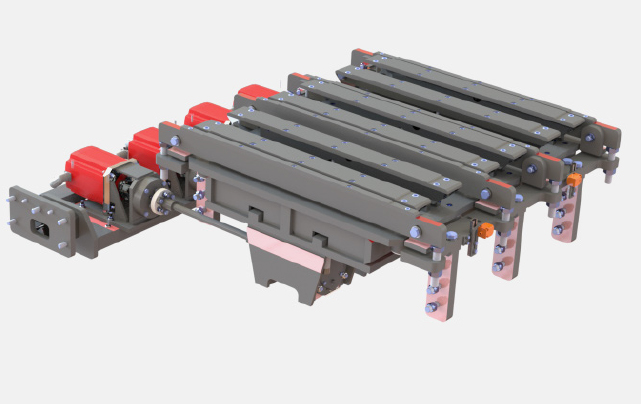

Podstawa zasypowa na mieszankę z możliwością regulacji wysokości jest szczególną nowością i została opracowana w celu znacznej poprawy jakości wyrobów betonowych. Pomaga zoptymalizować przepływ materiału i dba o równomierne rozłożenie materiału. Ponadto ilość napełnienia szuflady paszowej można precyzyjnie regulować w zależności od produktu.

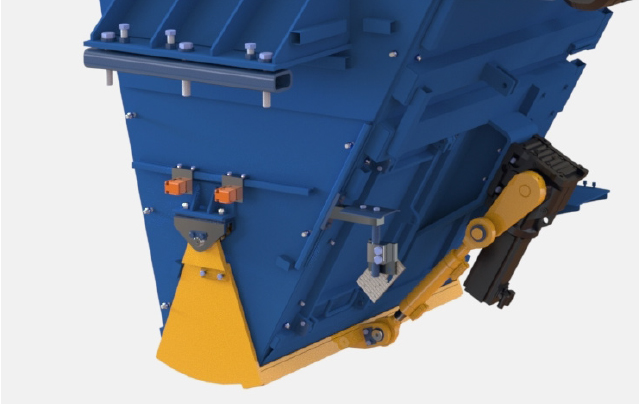

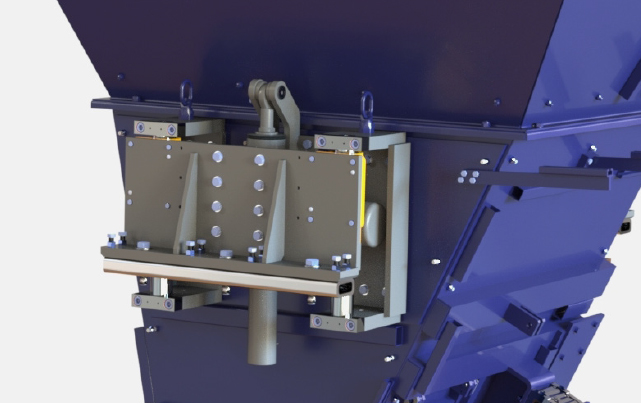

Klapy leja bazowego i czołowego zbiorników na mieszankę są wyposażone w serwomotory. Umożliwia to wyjątkowo szybkie otwieranie i zamykanie. Rezultatem jest znacznie dokładniejsze dawkowanie. Zaletą jest większa powtarzalność procesu produkcyjnego, co dodatkowo podnosi wysoką jakość produktu.
Główna głowica ubijaka zapewnia znacznie większą elastyczność podczas produkcji niż zwykłe głowice ubijaka. Ilość odbojników gumowych można dowolnie dobierać. Ponadto sabotaż główny może być również zaprojektowany zgodnie z przyłączami innych producentów. Te innowacje sprawiają, że produkcja jest znacznie bardziej precyzyjna i niezawodna.

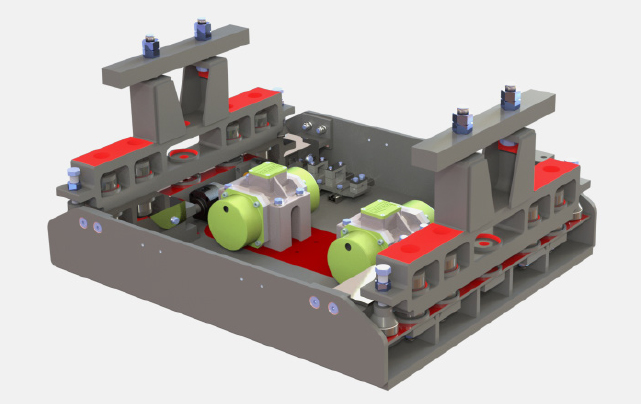

We współpracy z RWTH Aachen udoskonalono system wibracyjny z jednoczęściowym stołem wibracyjnym. Osiąga wysoką efektywność energetyczną dzięki optymalnemu rozkładowi sił drgań. Ponieważ system ten działa bez kąpieli olejowej i nie wymaga dodatkowego chłodzenia powietrzem, jest bardzo przyjazny dla środowiska i umożliwia łatwą konserwację.

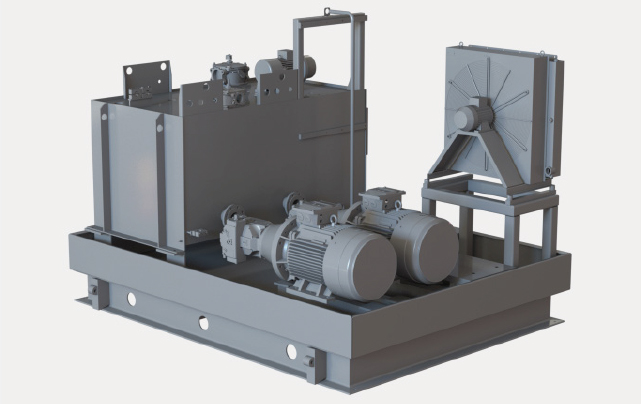

Maszyna współpracuje z dwiema pompami głównymi (wydajność 270l/min) i dwoma akumulatorami ciśnieniowymi, co zapewnia szybkie czasy cykli podczas regularnej produkcji. W przypadku awarii pompy, maszyna może pracować z drugą pompą, aby uniknąć przestojów w produkcji. Dodatkowa pompa do trybu ustawiania (wydajność 20l/min) gwarantuje bezpieczne ograniczenie prędkości poszczególnych ruchów.
Wszystkie główne osie (głowica ubijaka, forma, szuflada zasilająca, ruszt napełniający) zostały zaprojektowane jako osie kontrolowane w portalu TIA. Dlatego zewnętrzna elektronika sterująca nie jest konieczna. System ten zapewnia dokładne i ciągłe pozycjonowanie. Wysoka precyzja powtórzeń w procesie produkcyjnym gwarantuje niezmiennie wysoką jakość produktu podczas nieprzerwanej produkcji.
